用CAD制图软件练习绘制下列图形，如图所示：

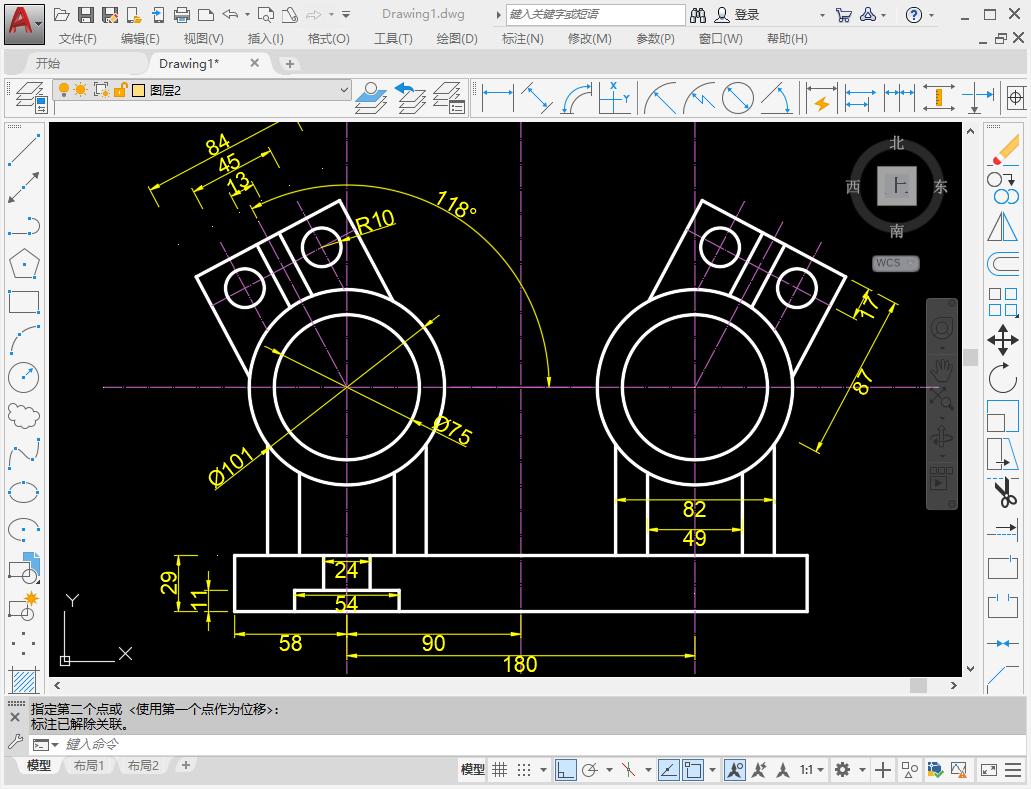

目标图案

操作工具

操作系统：Windows10

CAD软件：AutoCAD2020

步骤

1.首先打开CAD画图软件2020年澳门天天彩论坛新澳门天天精准大全谜语王子新澳门天天彩是不是官方的，调整合适的画图参数。

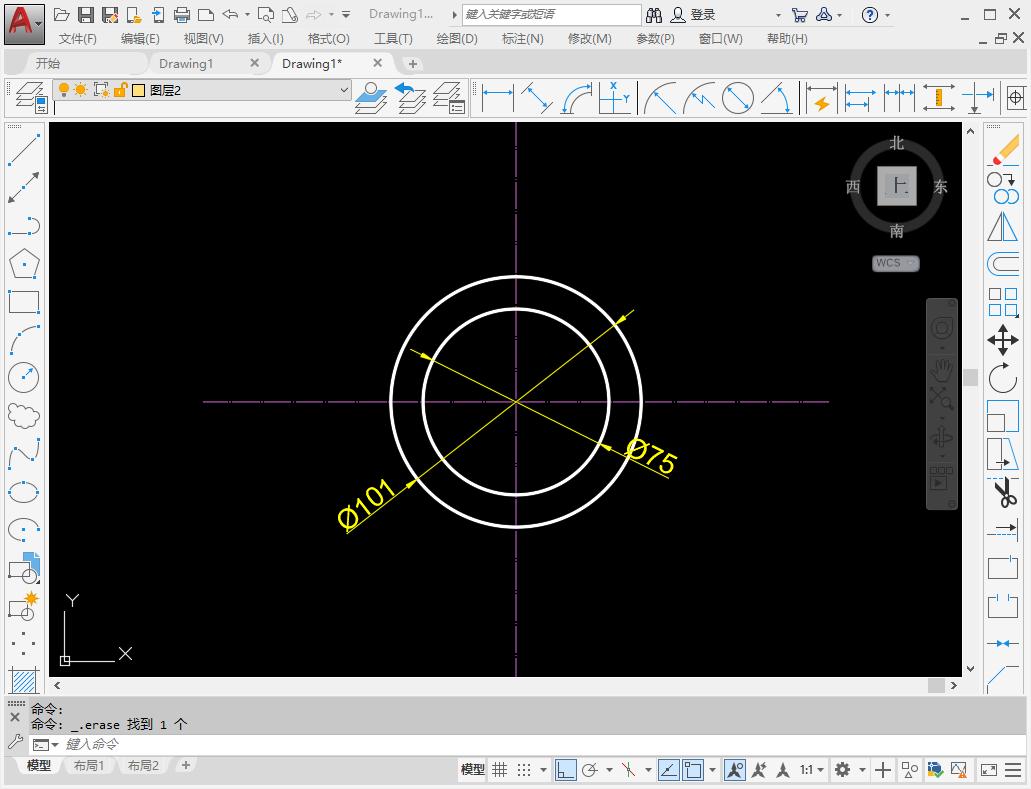

2.绘图时，先绘制十字辅助线，接着以辅助线交点作为圆心，然后绘制一个直径是75的圆，再绘制一个直径乃101的圆，呈现出如下图所示的样子：

十字辅助线

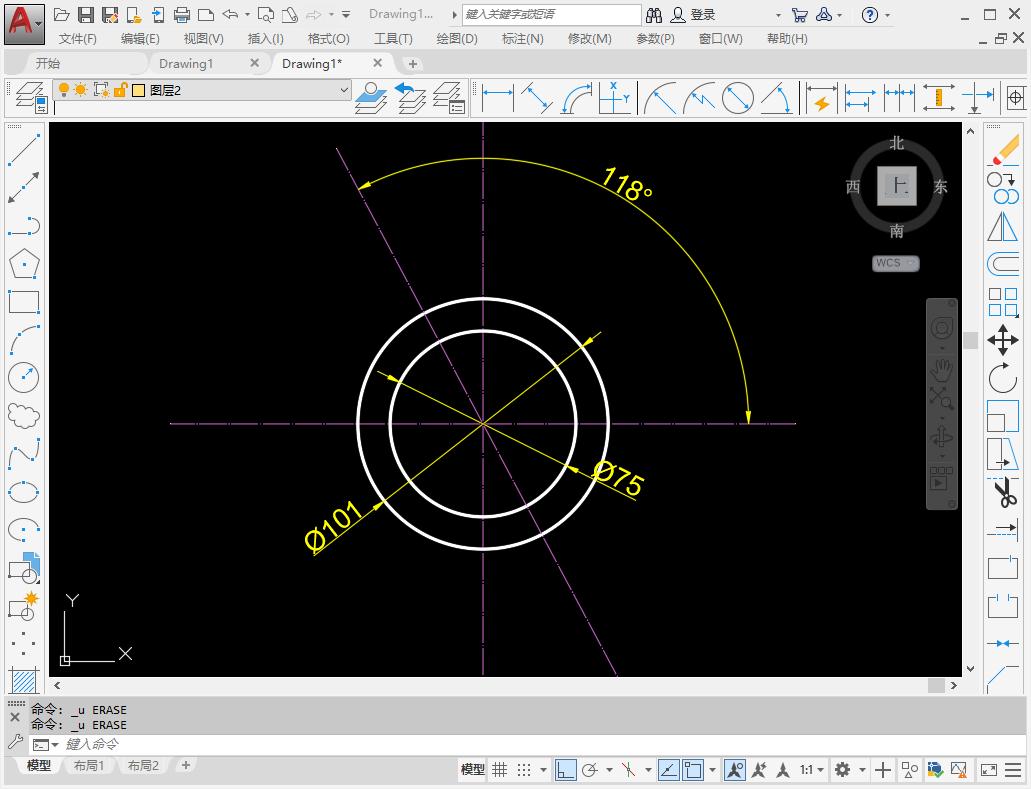

3.将横向辅助线，以位于十字辅助线交点处作为旋转的那些基点，逆时针进行旋转，旋转的角度为118度，呈现模样如同下面所给出的那个图示：

旋转命令

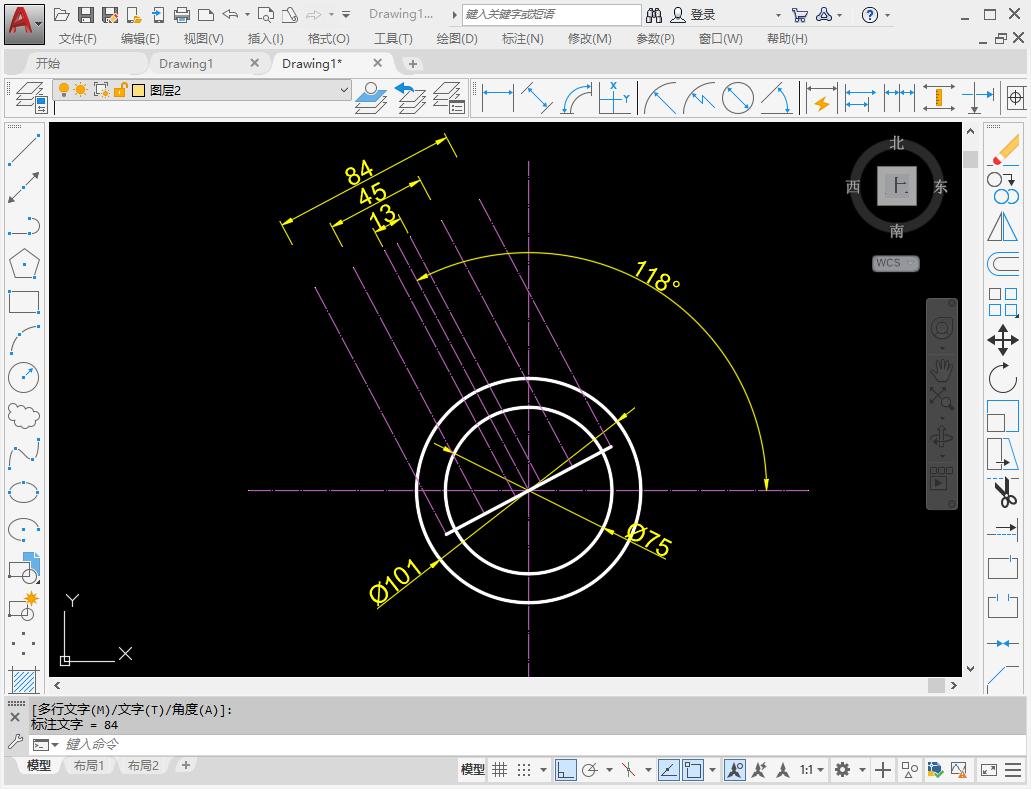

4.把倾斜着的辅助线朝着两侧去，偏移一个6.5的距离，接着又朝着两侧，偏移一个22.5的距离，还有一个42的距离之后，绘制出一条直线，让其穿过圆心，然后连接偏移之后线段的端点，就如同如下所展示的那样：

偏移线段

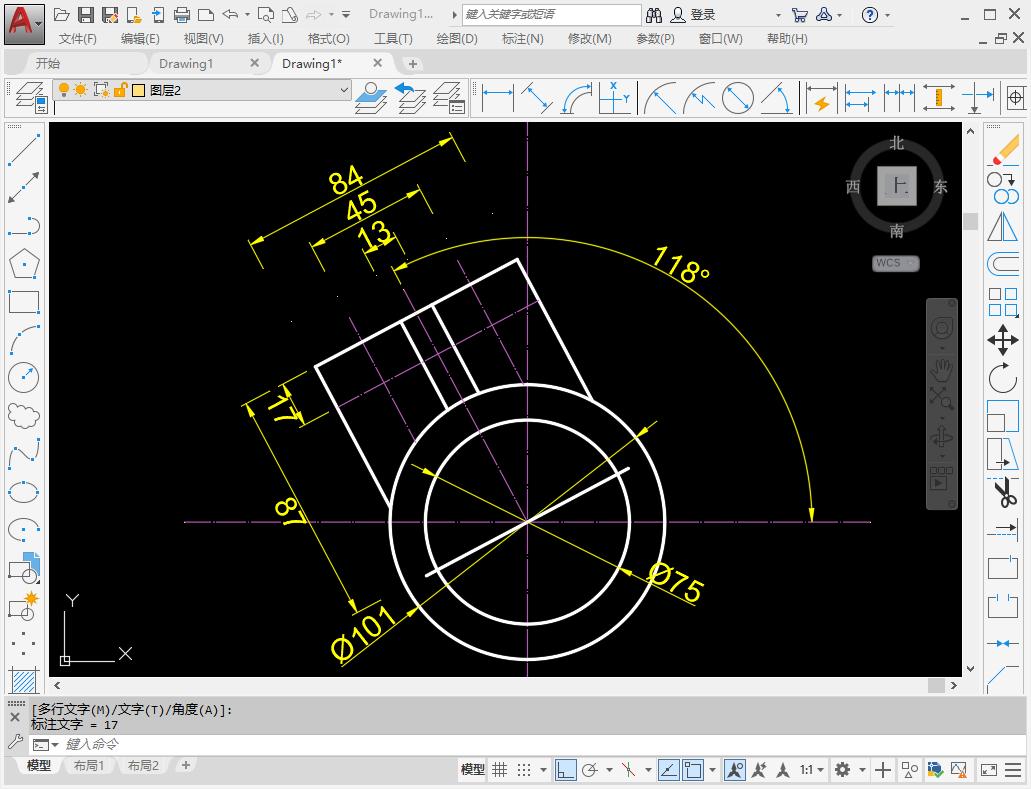

5.将所绘制的线段，朝着左上角的方向，进行有87距离的偏移操作，紧接着，把偏移之后得到的线段，朝着右下角的方位，实施有17距离的偏移行为，随后，对多余的部分予以修剪，进而修改其线型。就如同下面图像所展示那样：

修改线型

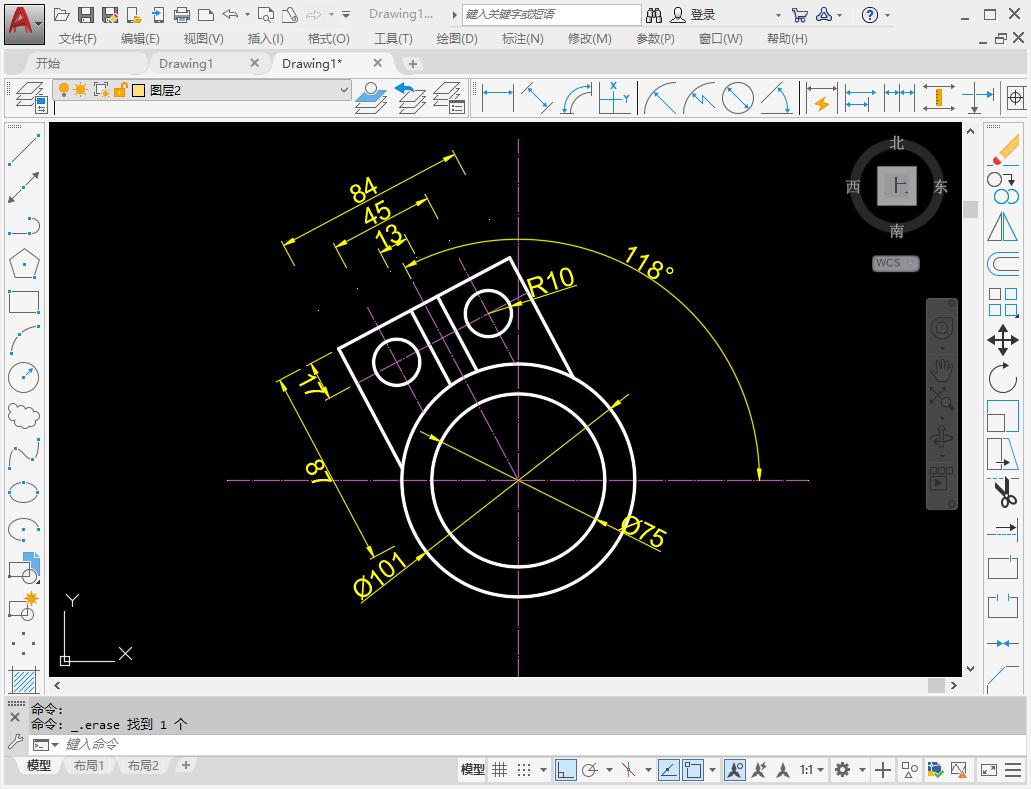

6.于倾斜着的辅助线的两个交点所在之处，各自去绘制一个半径是10的圆，如下方所呈现的图那样：

半径为10的圆

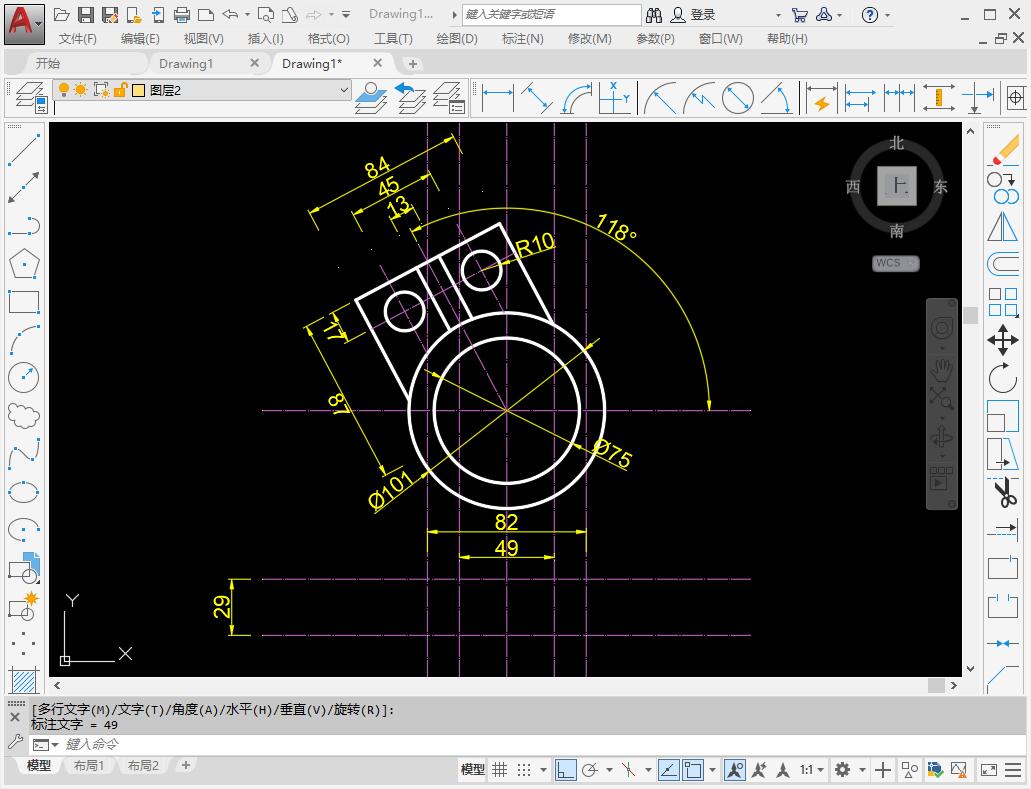

7. 使纵向辅助线朝着两侧各自偏移四十一，接着朝着两侧各自偏移二十四点五，让横向辅助线按照向下偏移八十七的距离，随后把偏移完成后的线段沿着向下方向偏移二十九的距离。如下图示：

向下偏移87的距离

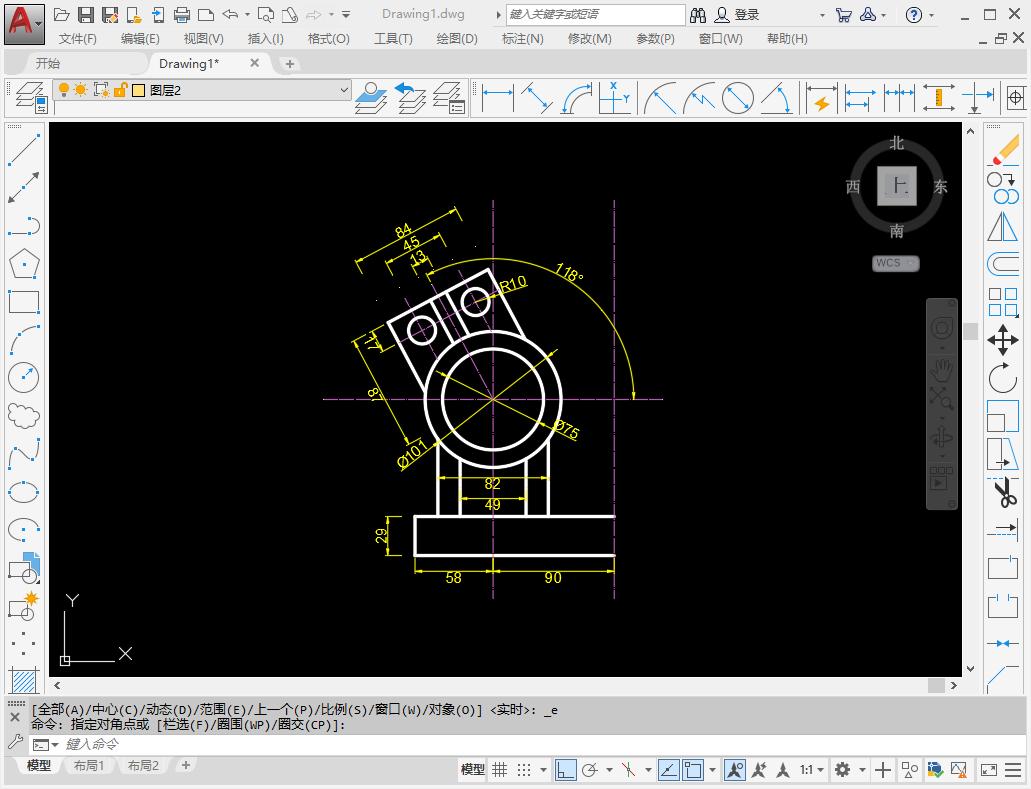

8.把中线辅助线朝着左侧挪动58的距离，接着把中心辅助线往右侧移动90的距离，随后将多余辅助线去除，对线性进行修改，修改之后的图形如下方所展示的那样：

删除多余辅助线

9.利用镜像命令，把左侧的图案，以最右侧的辅助线当作基线，进行镜像复制，使其复制到右侧，再将重复多余的标注删除，情况如图所示：标点符号。

镜像复制

10.把处于最下方的线段朝着上方偏移，其距离为 11 ，接着把位于左侧的纵向辅助线分别朝着两侧偏移，距离是 12 ，然后再次朝着两侧偏移，这回距离是 27。对多余的线段进行修剪，将图案保留成如下所示的样子：

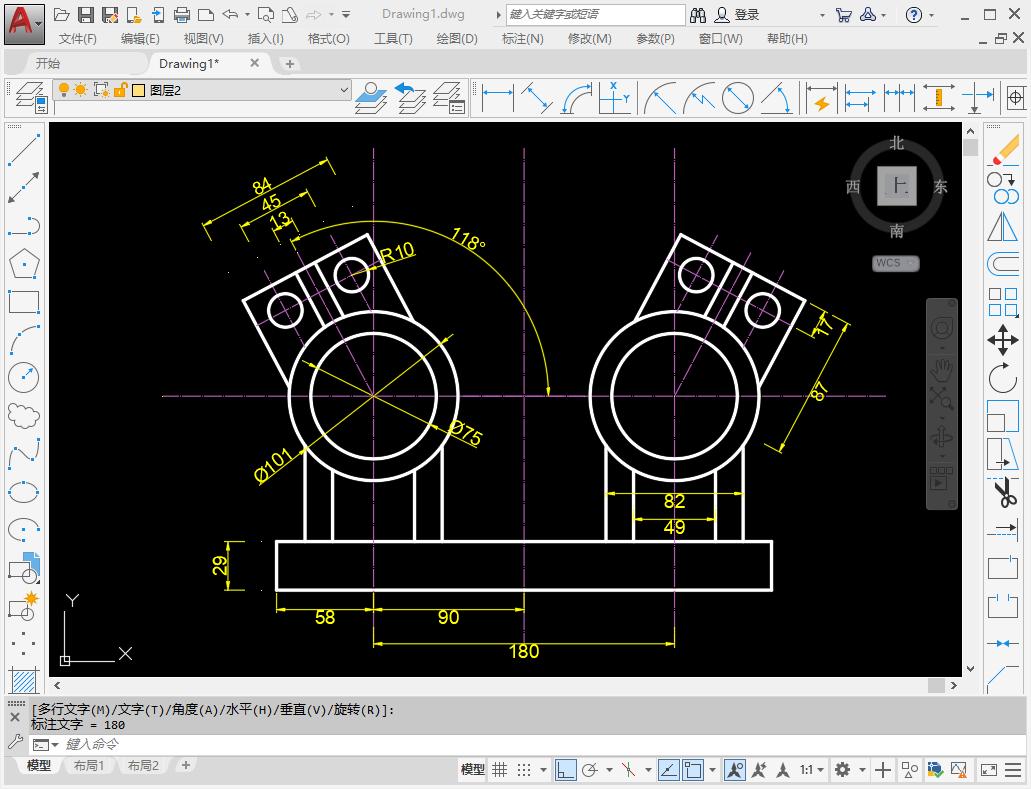

保留图案

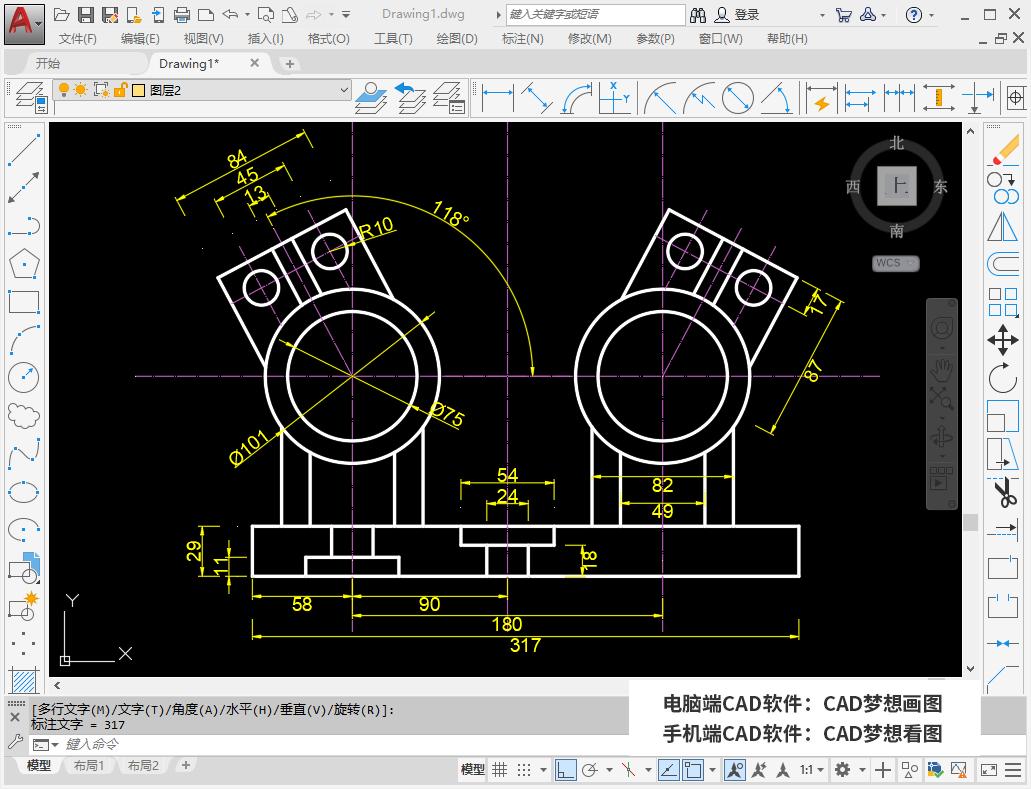

11.而后把处于中间位置的纵向辅助线，朝着两侧分别偏移11的距离，接着又朝着两侧分别偏移27的距离，随后再把最下方的线段往上偏移18的距离，最终把左侧纵向线段朝右偏移317的距离，在修剪掉多余线段之后，呈现出如下图所示的情况：

中间的纵向辅助线
