这个练习题运用了CAD矩形命令，还运用了定数等分命令，也运用了定距等分命令，也运用了复制命令等等，它主要讲解定数等分的使用，还主要讲解定距等分的使用，咱们一起用CAD制图软件去绘制一下这个练习题吧！

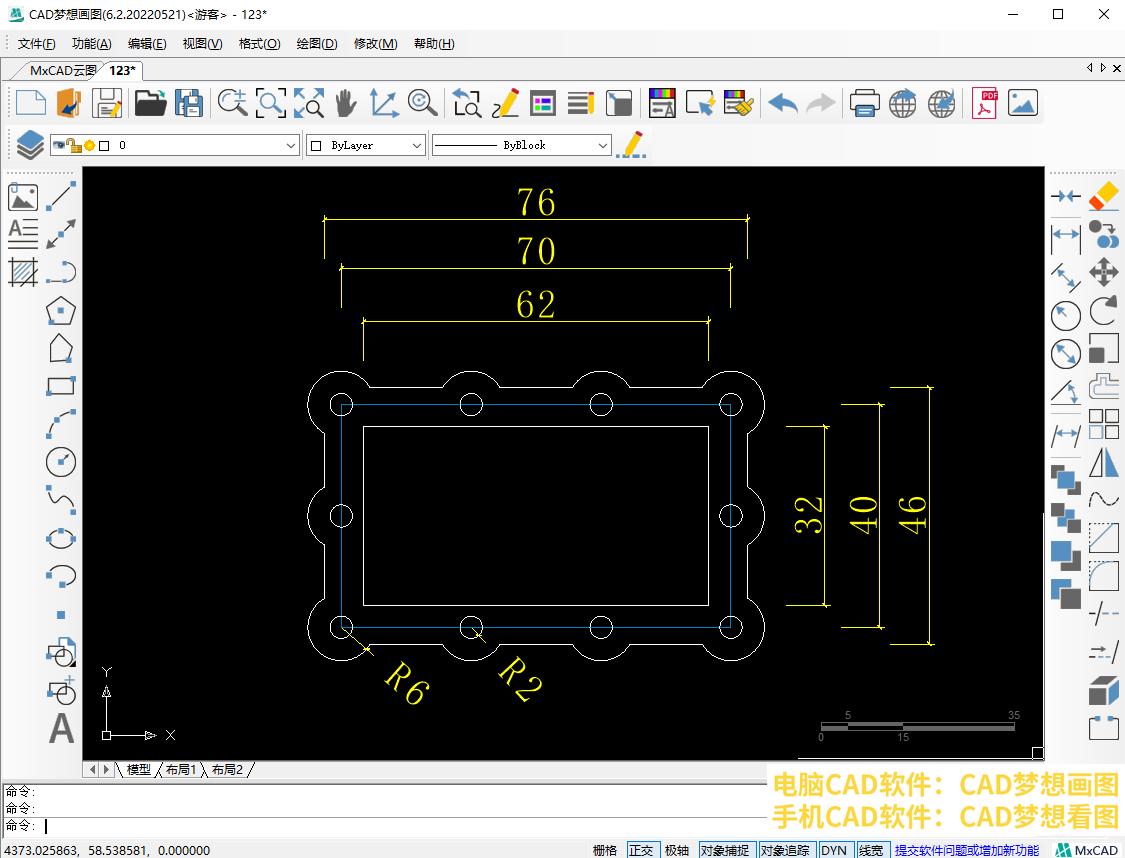

目标图形

绘制步骤：

1.首先，运用CAD矩形命令，依据原图里标注的数据，绘制出一个矩形，这个矩形的尺寸是32x62。

第一个矩形

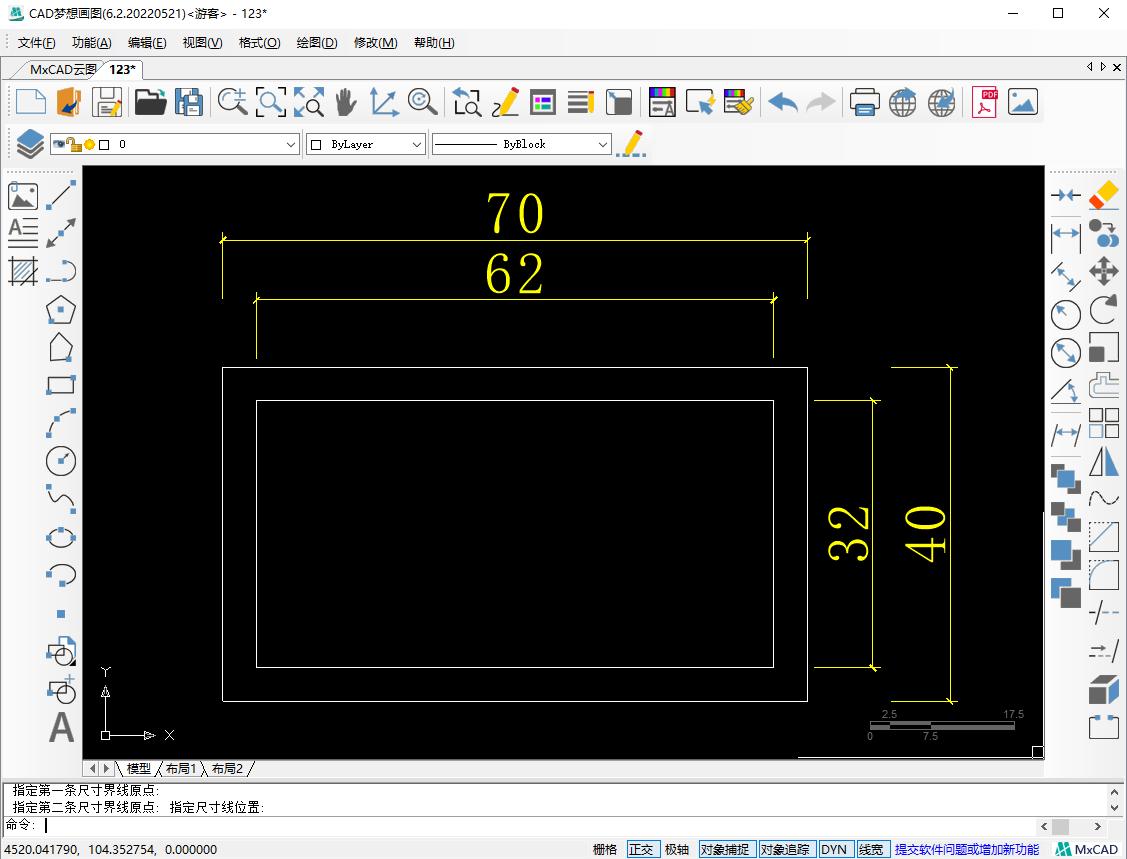

2.进而留意原图的第二个矩形，它的尺寸是40x70，随后我们运用CAD偏移命令，把第一个矩形朝着外侧偏移4这般一个距离，从而得以获取第二个矩形。

第二个矩形

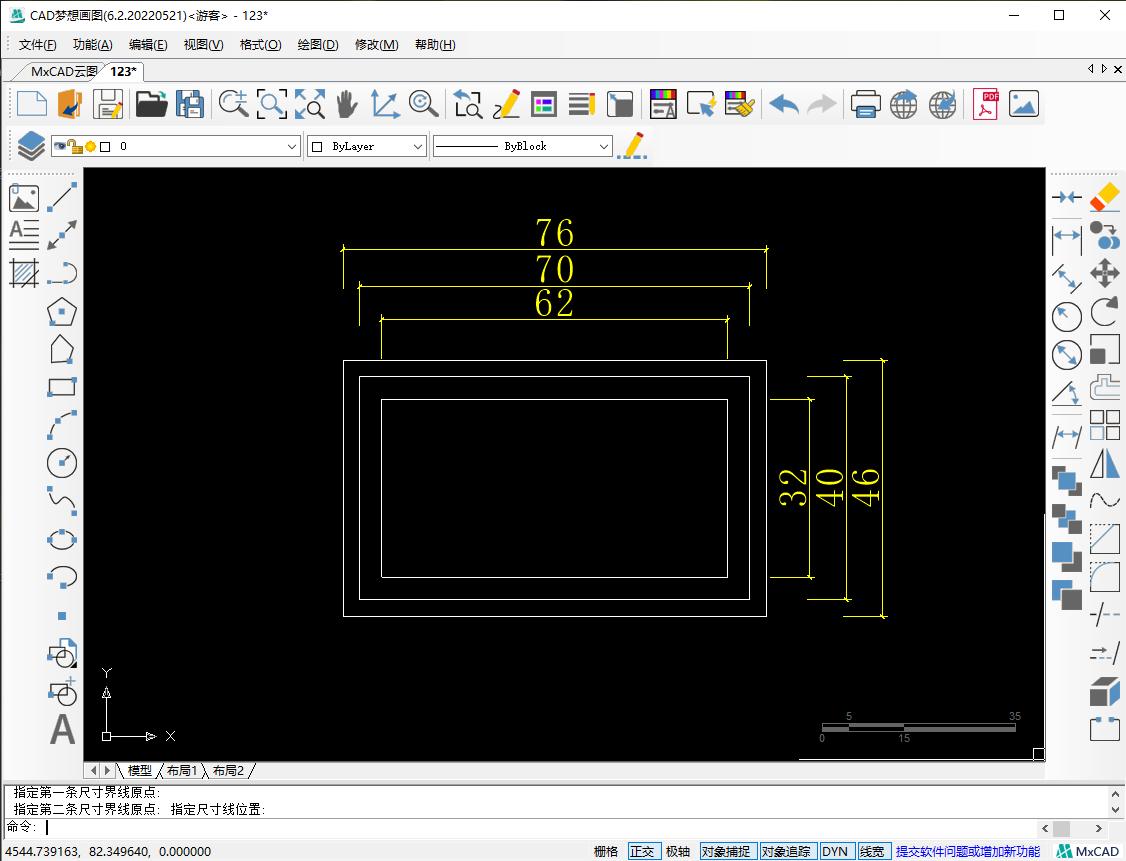

3.同样，第三个矩形2025年免费精准大全谜语，其尺寸是46x76，运用CAD偏移命令，把第二个矩形偏移3的距离获取到第三个矩形。

第三个矩形

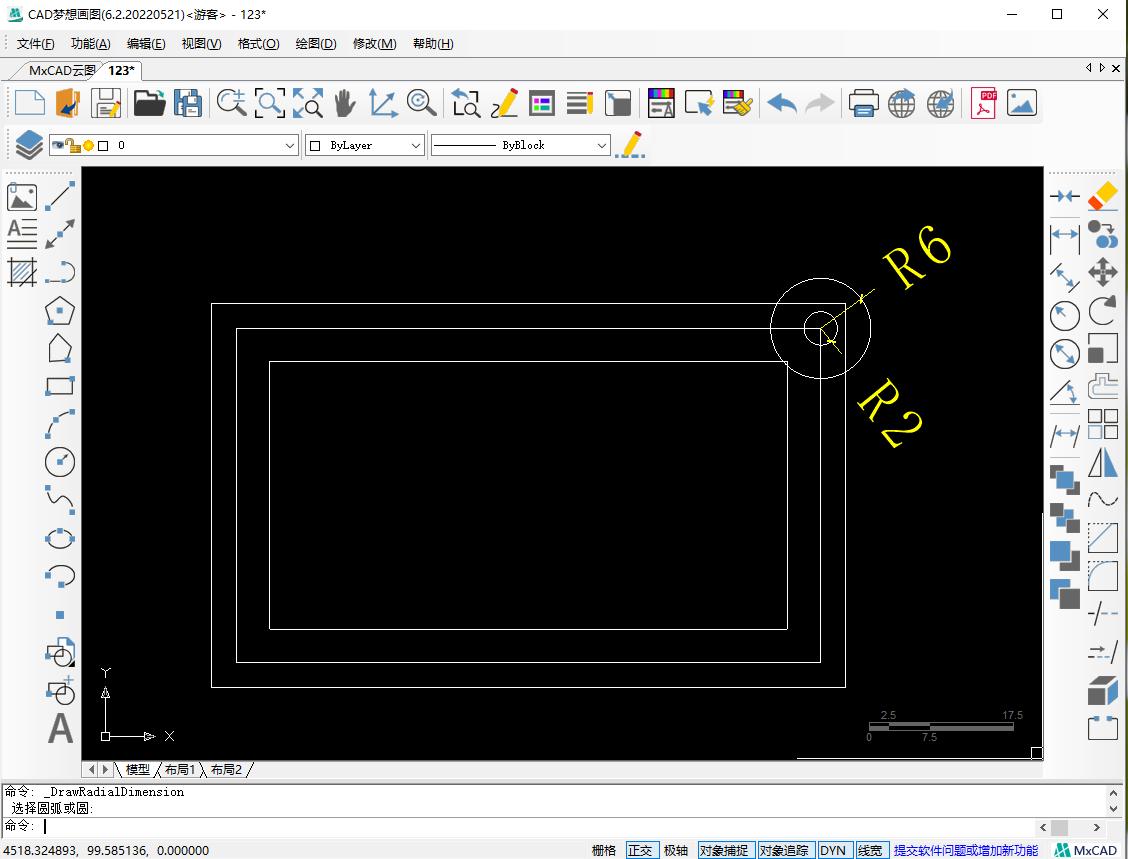

4.接着运用CAD画圆指令，于第二个矩形右上角的顶点位置，去绘制一个半径是2的圆形，以及一个半径为6的圆形。

圆形

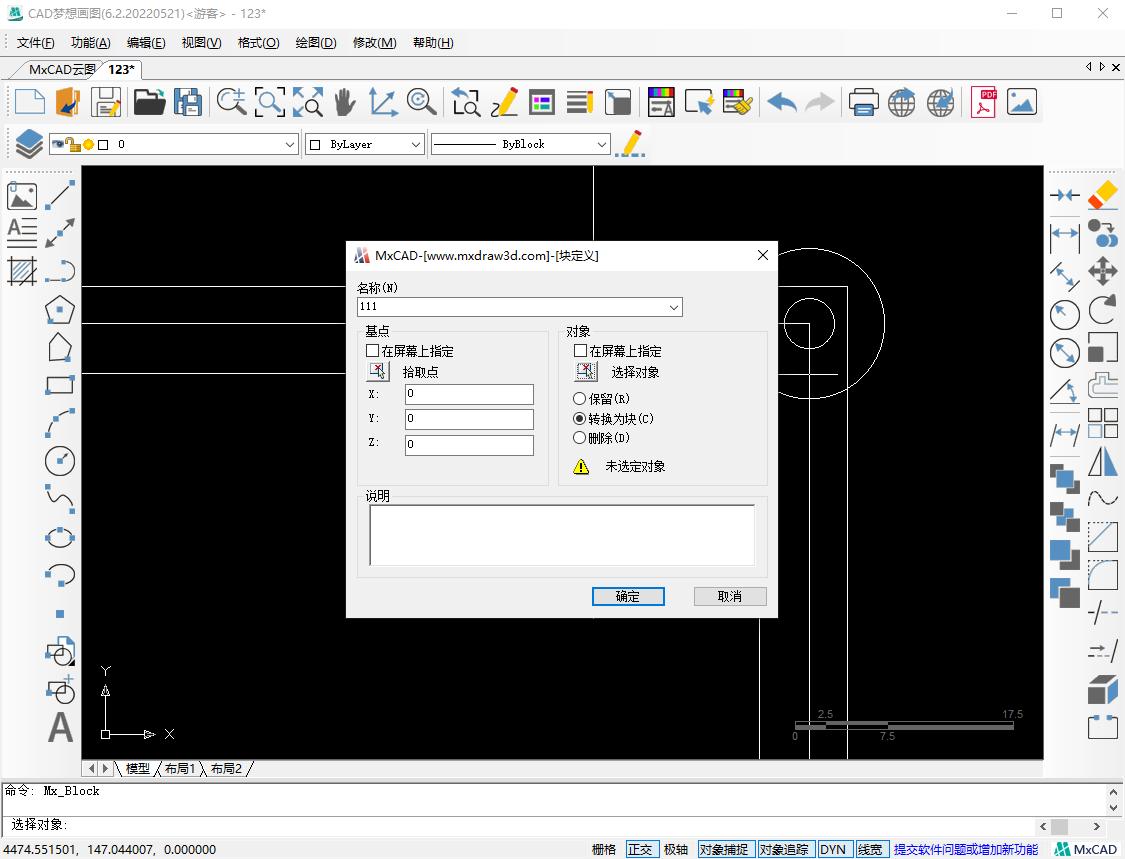

5.跟着运用组块指令，把两个圆形组合成一个块。于命令行键入快捷键B，按下空格。在弹出的面板里输入随便一个名称，接着点击选择对象按钮，选中两个圆形，按下空格。最终点击确定，组块达成。

面板

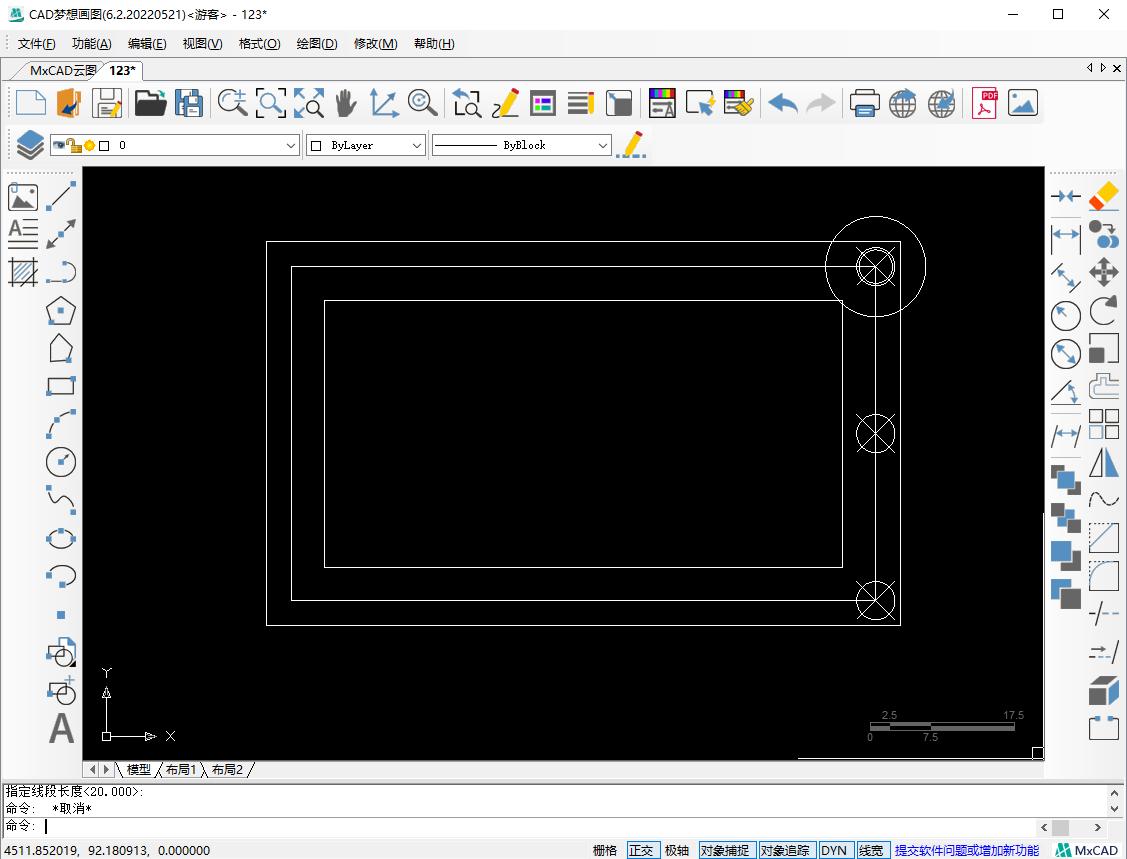

6.而后运用分解命令，把第二个矩形予以分解，接着我们采用CAD定距等分命令，点击CAD软件菜单栏里的“绘图 —— 点 —— 定距等分”，将选择对象确定为第二个矩形右侧的边，随后指定线段长度为20（之所以设为20，是鉴于第二个矩形右侧的边长度为40新奥天天彩最精准大全，原图里这条边上总共存在三个圆，因而它们的间隔是20），按下空格。

定距等分

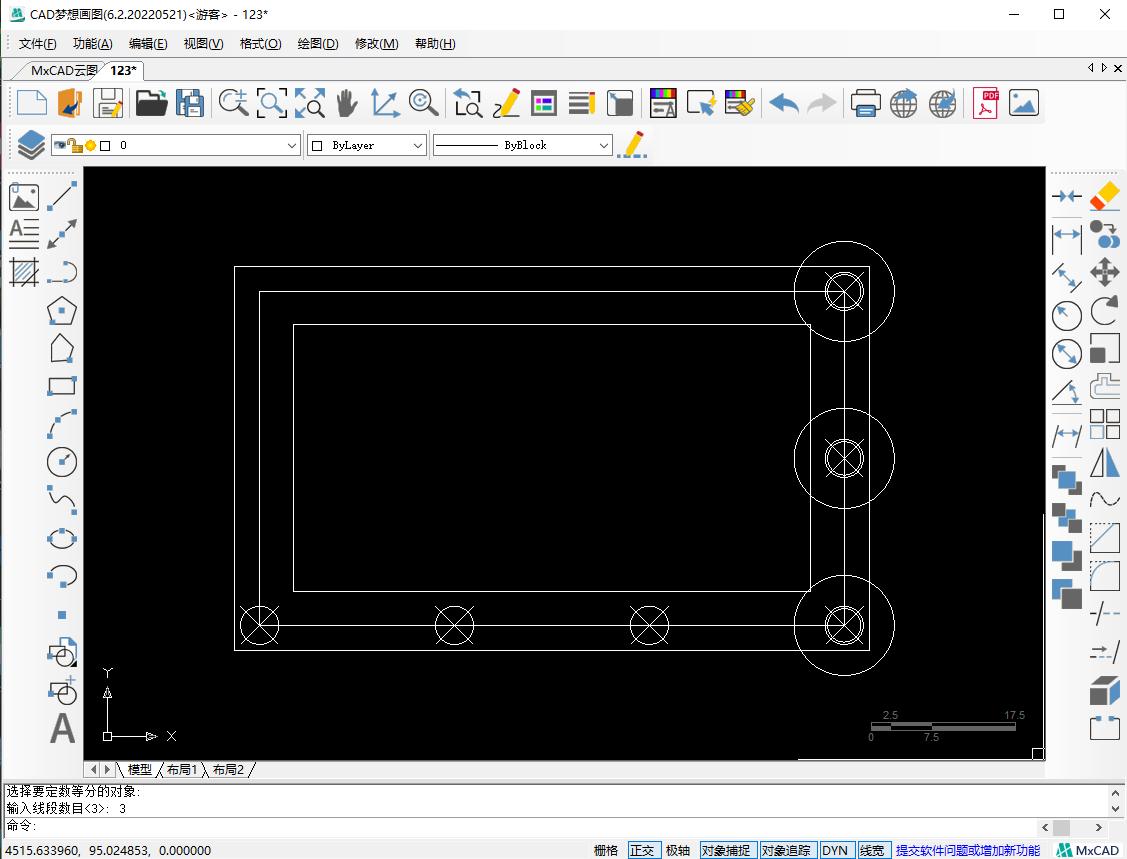

7.随后运用复制命令，把圆形复制至等分点处。紧接着运用定数等分命令，点击“绘图——点——定数等分”新澳门天天精准大全谜语王子，选取第二个矩形下方的边作为等分对象。而后输入线段数目是3（原图里底边存在四个圆形，把这条线均匀地分成3份），按下空格。

定数等分

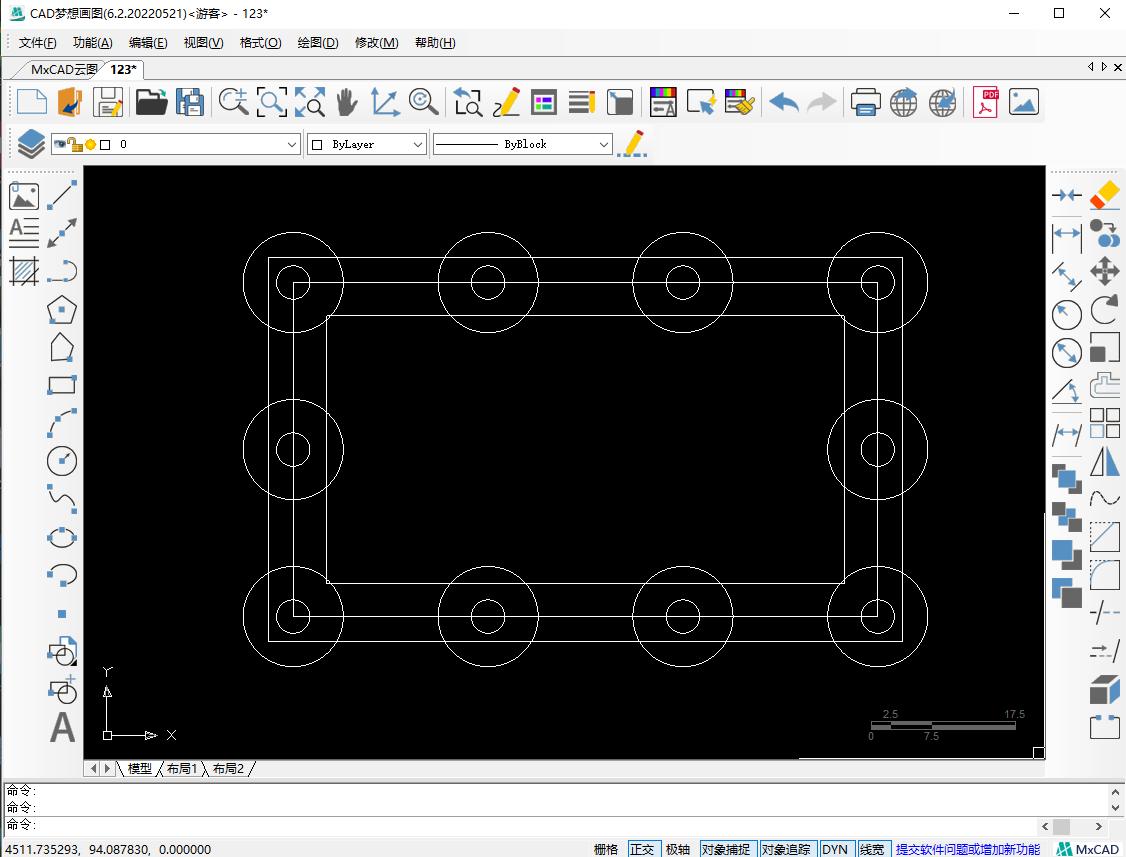

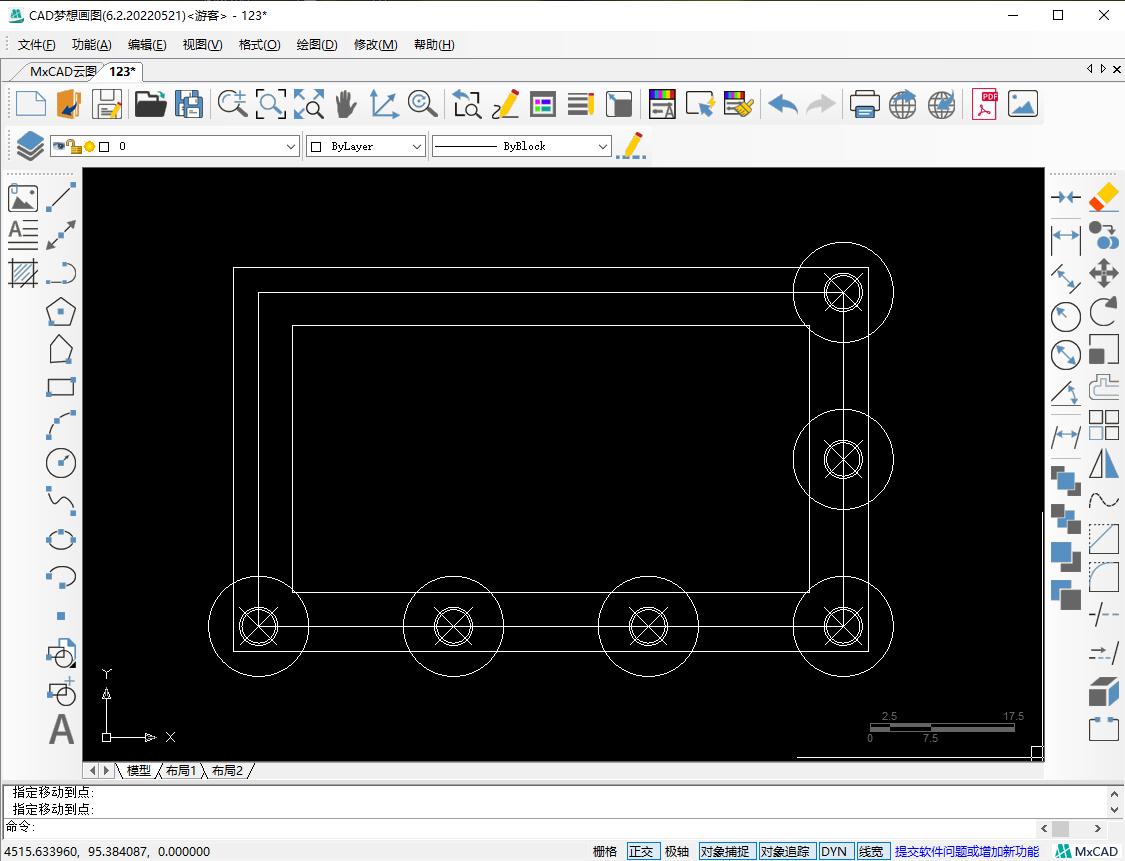

8.重新再度施展复制命令，把圆形复制放置到等分之点上，之后又运用复制命令，绘制出其他的圆形，接着删掉等分之点，最后借助修剪命令将多余的线段修剪去除掉。标点符号。

复制到点

其他

修剪后
